Проектная документация дома 6х6 - Космос. Версия 3.0

Арсений Костарев подготовил обновлённую версию проектной документации для строительства каркасного дома формата A-frame «Космос» 3.0.

Параметры строения

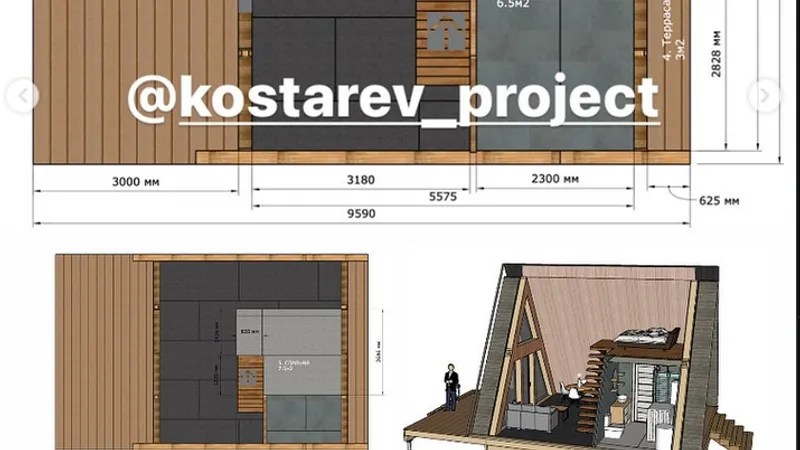

Размер тёплого контура дома составляет 6×6 м, а суммарная площадь помещений — 38 м². Пятно застройки с учётом двух террас занимает 6×9,6 м, при этом террасы можно убрать из проекта. Высота первого этажа равна 2,4 м, второго — 2,3 м, а высота от пола до потолка в коньке составляет 4,8 м.

Конструкция рассчитана на винтовой свайный фундамент, третий ветровой и четвёртый снеговой районы. Для наружных стен заложен каркас сечением 195×45 мм, для внутренних перегородок — 95×45 мм. Расчётный объём пиломатериалов составляет 7,4 м³.

Состав документации

Комплект чертежей и инструкций насчитывает 114 листов и разделён на блоки:

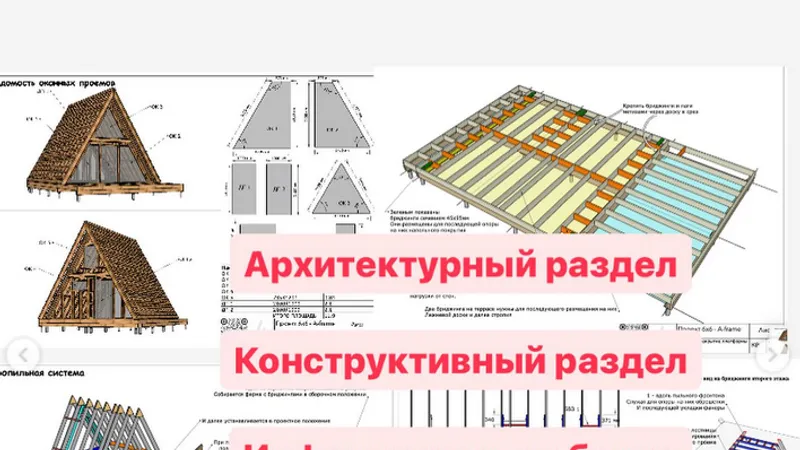

• архитектурные решения (АР) на 13 листах с планировкой, фасадами, разрезами, планом кровли и ведомостью проёмов;
• конструктивный раздел (КР) на 45 листах с размерами, узлами, схемами монтажа каркаса от свай до стропил и спецификациями материалов;
• пошаговый альбом сборки на 42 листах;
• 14 листов вспомогательных справочных материалов и ответов на вопросы.

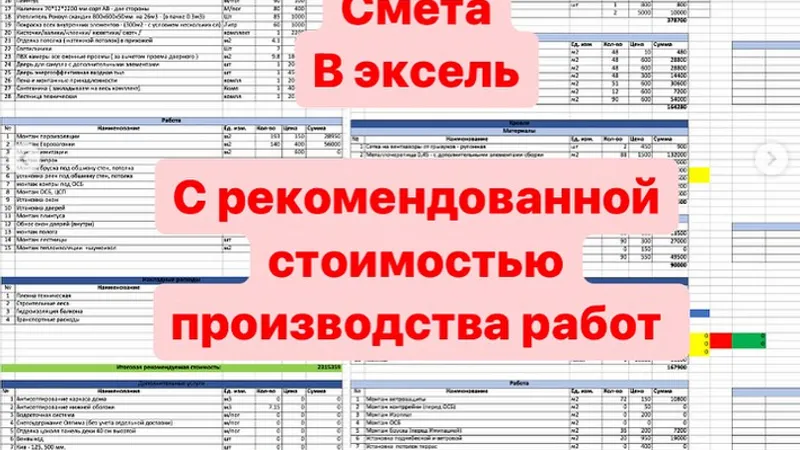

К чертежам прилагаются альбом рекомендуемых пирогов конструкций, ведомость элементов отделки и смета в формате Excel с формулами и расценками на строительные работы. По словам автора, по проекту «Космос» уже построено 185 домов.
