Дом с пристройкой и балконом

О проекте

Арсений Костарев разработал архитектурно-конструктивный проект каркасного дома-шалаша с балконом и пристройкой. Комплект документации подробно описывает возведение силового деревянного каркаса общей площадью помещений 170 м² с пятном застройки 14х16 метров на свайном фундаменте.

Параметры и конструкции

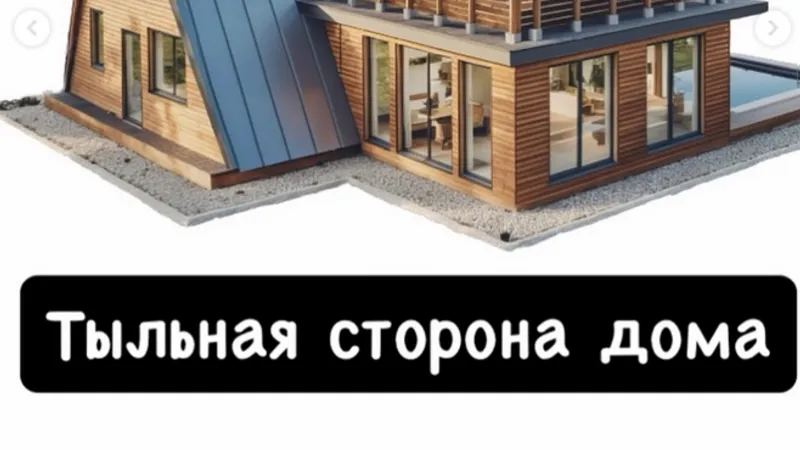

Размер теплого контура основного здания составляет 9х10 метров, пристроя — 5х6 метров. Высота первого этажа равна 2,6 метра, второго этажа — 4 метра, а общая высота строения в коньке достигает 7,8 метра.

Каркас наружных стен рассчитан под сечение пиломатериалов 195х45 мм, внутренних перегородок — 145х45 мм. Общий объем пиломатериалов на каркас с учетом террасы составляет 29 м³. Расчеты выполнены для второго ветрового и третьего снегового районов с возможностью адаптации под другие климатические зоны.

Состав документации

Проект включает 131 лист чертежей и пояснений:

• конструктивный раздел на 70 листах с узлами, размерами, спецификациями и инструкциями по сборке;

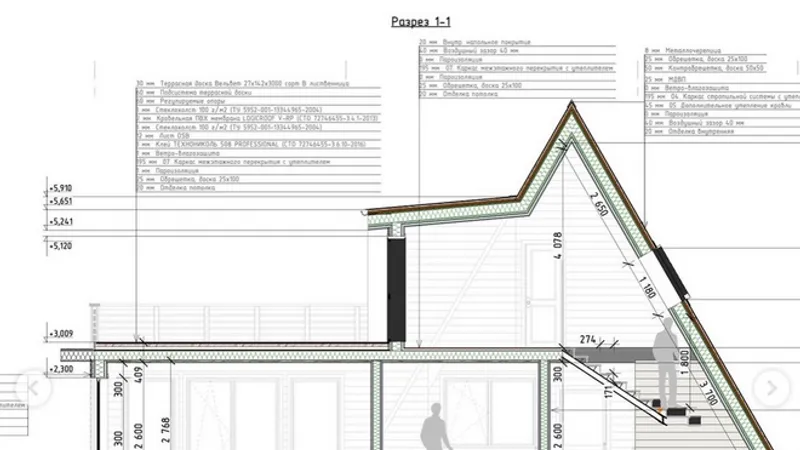

• эскизный проект на 15 листах с планировками, фасадами, разрезами и ведомостями проемов;
• распиловочные карты на 46 листах для снижения отходов пиломатериалов при раскрое.

В проект включена только конструктивная часть каркаса. Локальные инженерные сети (электроснабжение, сантехника, вентиляция) и смета на закупку материалов в документацию не входят.
