Проектная документация Барн 7х8

Арсений Костарев подготовил рабочий комплект чертежей и схем для строительства каркасного барнхауса с тёплым контуром 7х7 метров. Документация рассчитана на второй ветровой и четвёртый снеговой районы, а основой строения служит свайный фундамент.

Конструктивные параметры дома

Пятно застройки вместе с террасами составляет 8,5х11,25 метра. Общая площадь жилых помещений — 64 квадратных метра. Высота первого этажа равна 2,8 метра, второго — 3,195 метра, а общая высота здания по коньку достигает 7,054 метра.

Для наружных стен предусмотрен каркас сечением 150х50 мм с возможностью добавить контрутепление и обшивку плитами МДВП (+100 мм). Толщина каркаса внутренних перегородок — 100х50 мм. Пространственная жёсткость конструкции обеспечивается укосинами и фасадной обшивкой ОСП. На каркас заложено 13,1 кубического метра пиломатериалов. По предварительной оценке автора, затраты на материалы для строительства под ключ составляют 2,5–4,7 миллиона рублей.

Состав документации

Общий объём комплекта составляет 99 листов: 84 листа отведено под архитектурно-конструктивную часть, ещё 15 занимает оптимизация раскроя. Документы включают эскизный раздел (планировки, фасады, план кровли, разрезы, ведомость проёмов) и конструктивный блок с узлами и схемами сборки каркаса от фундамента до стропил и террас.

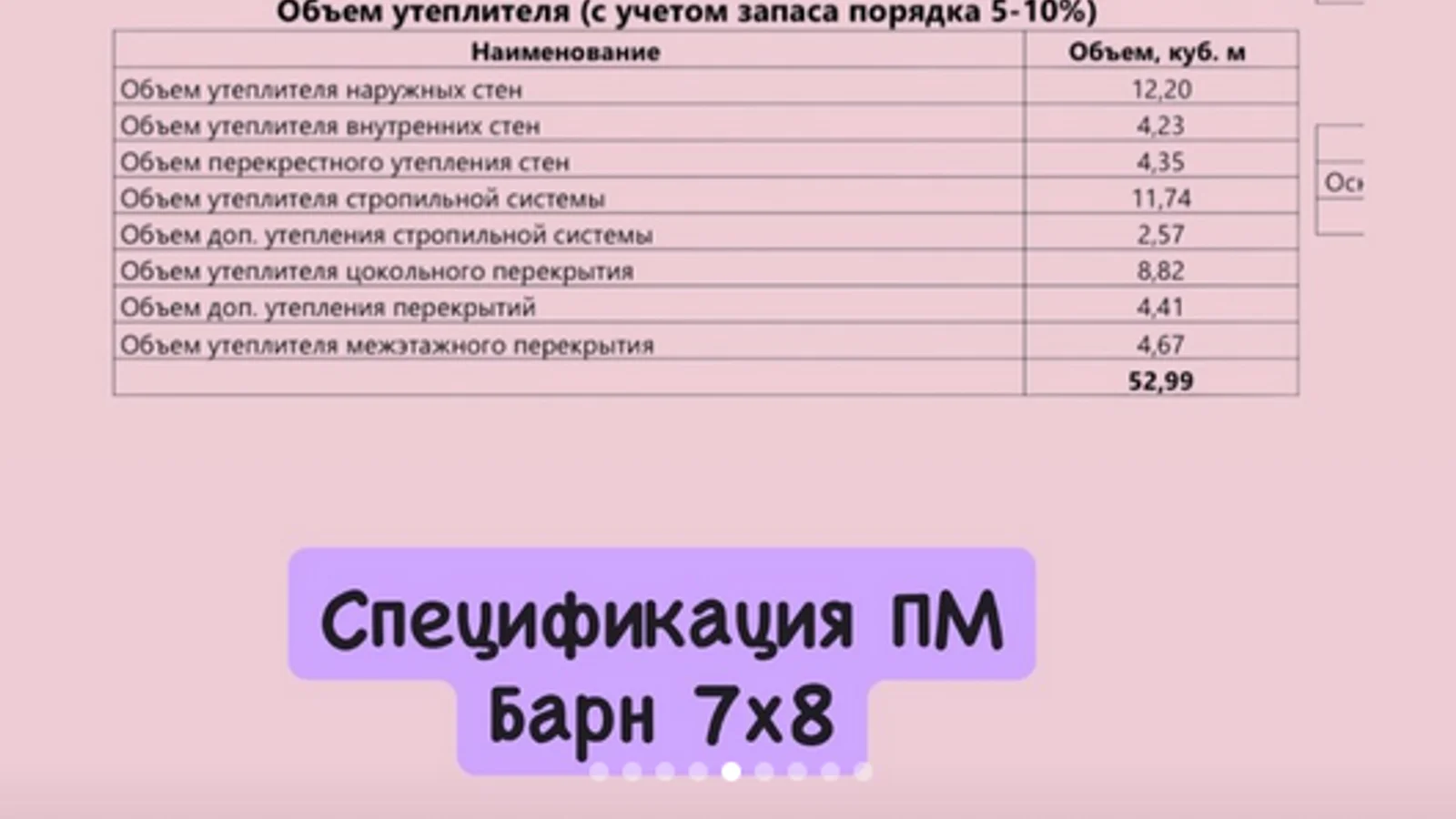

К чертежам приложены спецификация пиломатериалов, ведомость площадей отделки, две визуализации и карты раскроя доски. В схемах раскроя показано, как распределить элементы на стандартных шестиметровых пиломатериалах для сокращения остатков.

Что не входит в проект

Чертежи содержат только конструктив деревянного каркаса. В комплект не входят детальная смета, локальные инженерные разделы (электроснабжение, сантехника, вентиляция), а также спецификации финишной отделки и кровельного покрытия.
