Чертежи Большой кемпер hush хаш

2 участника
Школа CADproff

О чём курс

О проекте

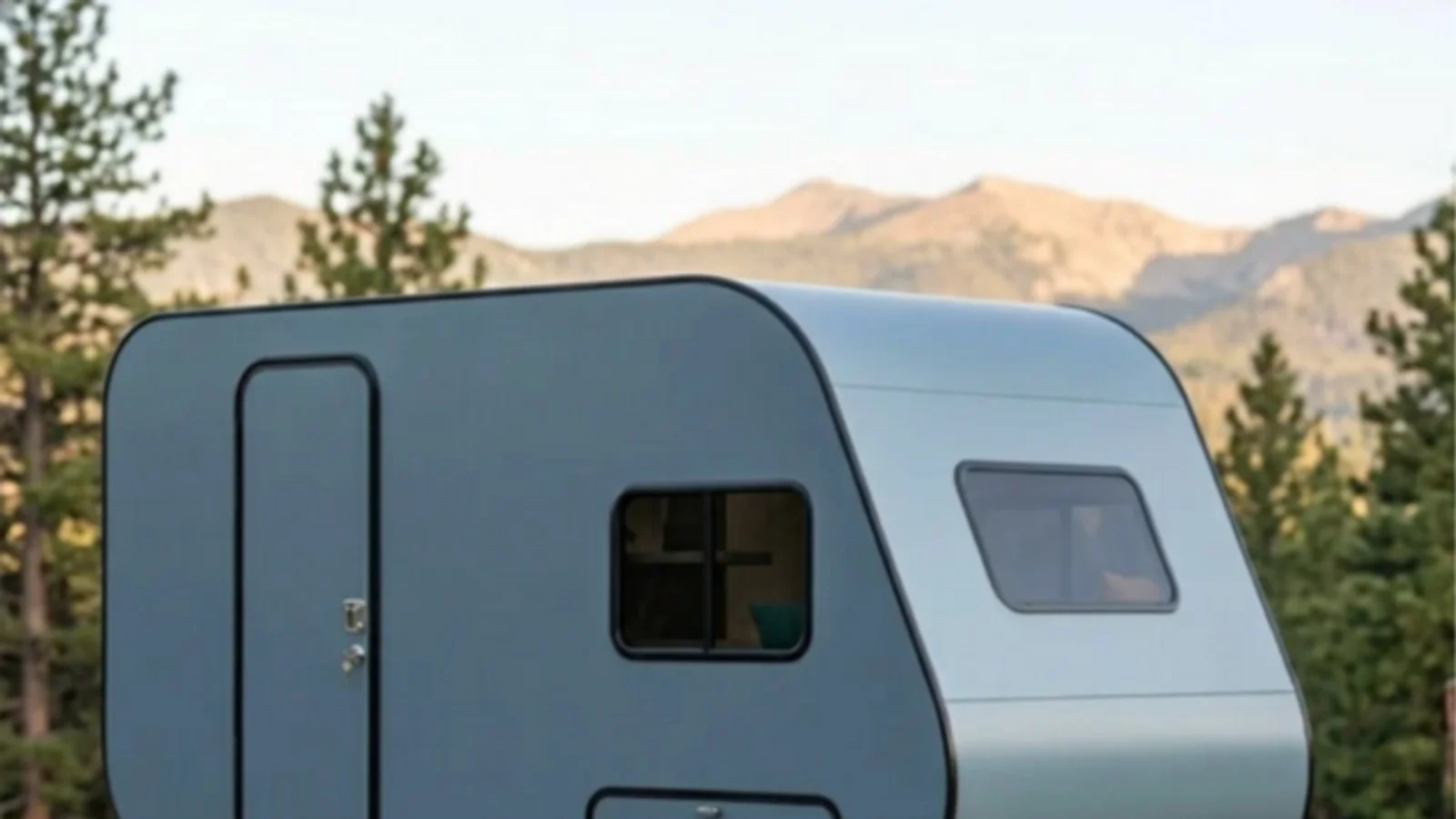

Чертежи предлагают проект семейного автодома, который сочетает компактные внешние габариты и функциональное внутреннее пространство. В конструкцию кемпера заложены полноценный кухонный блок с мойкой и техническим отсеком, трансформируемая обеденная зона, а также двухъярусная спальная система с основным местом и детской полкой. Кроме того, проект предусматривает возможность интеграции модуля санузла с поддоном из нержавеющей стали под биотуалет и душ.

Конструктивные особенности

В проекте используется сегментированная система «Пазл», позволяющая раскраивать элементы стен толщиной 30 мм на стандартных листах фанеры размером 2440х1220 мм без использования крупногабаритных станков. Ограждающие конструкции представляют собой сэндвич-панели, включающие силовой фанерный каркас, утеплитель ЭППС, внутреннюю обшивку и внешний слой из стеклопластика. В пазах заложен зазор 0,5 мм под расширение полиуретанового клея.

Мебель собирается по принципу «шип-паз» с интеграцией непосредственно в стены, за счет чего формируются дополнительные ребра жесткости каркаса. Для обеспечения устойчивости и управляемости рассчитан центр тяжести: передний отсек под аккумулятор и бак на 70–80 литров задает нагрузку на фаркоп в пределах 9–10%.

Для кого

Проект рассчитан на тех, кто владеет ручным инструментом, умеет читать технические схемы и планирует самостоятельное изготовление жилого прицепа.

Что входит в комплект

В состав пакета материалов включена проектно-конструкторская документация:

  • файлы раскроя DXF для ЧПУ-станков;
  • подробные рабочие чертежи в формате PDF;
  • поузловая детализация и спецификации;
  • технологическая памятка по проведению сборочных работ.

Программа обучения

  • Система «Пазл»: Основные стены (30 мм) поделены на компактные сегменты, которые идеально вписываются в стандартный лист фанеры 2440х1220 мм.
  • Сэндвич: Пирог стены состоит из силового каркаса (фанера 30 мм), утеплителя ЭППС (30 мм), внутренней зашивки (фанера 3 мм) и внешнего слоя из ударопрочного стеклопластика 1,5 мм.
  • Мебель: Вся внутренняя мебель собирается по системе «шип-паз» и интегрируется прямо в стены, задавая идеальную геометрию кузова и работая как мощные ребра жесткости.
  • Идеальная развесовка: В проекте математически рассчитан ЦТ. Предусмотрена зона передней загрузки (бак 70-80 л + АКБ), что дает идеальные 9-10% нагрузки на шар фаркопа.
  • Спальная зона: Огромное основное спальное место (режим стола-трансформера) + отдельная детская полка второго яруса!
  • Санузел (Опциональный модуль): Спроектирован поддон из нержавеющей стали под биотуалет и душ.
  • Кухонный блок: Внутренняя эргономичная кухня с мойкой и техническим отсеком под холодильник и электрику.
  • Основные характеристики кемпера: Длина модуля, мм: 3680х2000х2000.
  • Общие габариты с рамой и дышлом, мм: 4890х2680х2080 (по аркам)
  • Высота спального места: 451 мм.
  • Высота детской полки: 410 мм.
  • Стены, мм: 34.5 (общая толщина сэндвича).
  • Пол, мм: 48; Крыша, мм: 44
  • Кухня: 2 ящика сверху, 4 выкатных ящика (разной глубины), 1 технический отсек под столешницей;
  • Кухонная столешница, мм: 910х617;
  • Салон: Спальное место, мм 1934 х 1417;
  • Спальное место (дет.), мм 1934 х 586/553 (усеч.);
  • Спальное место (дет. 2 ярус), мм 1934 х 573;
  • Ванная комната 915 х 688 мм;
  • Бак для чистой воды - 75 л;
  • Холодильник - 65 л;
  • 4 окна
  • Файлы раскроя (DXF): Векторные контуры для передачи на лазерную/плазменную/фрезерную/гидроабразивную резку ЧПУ
  • Полный пакет рабочих чертежей: Все чертежи оформлены в PDF формате (готовы к печати на А3 и А4)
  • Сборочные чертежи: Поузловая детализация, наглядная схема установки всех элементов с позициями установки деталей и узлов.
  • Спецификация на детали (и покупные элементы*)
  • Индивидуальная технологическая памятка на 5 листов
Складчина создана 10 апреля 2026 г.
