Описание

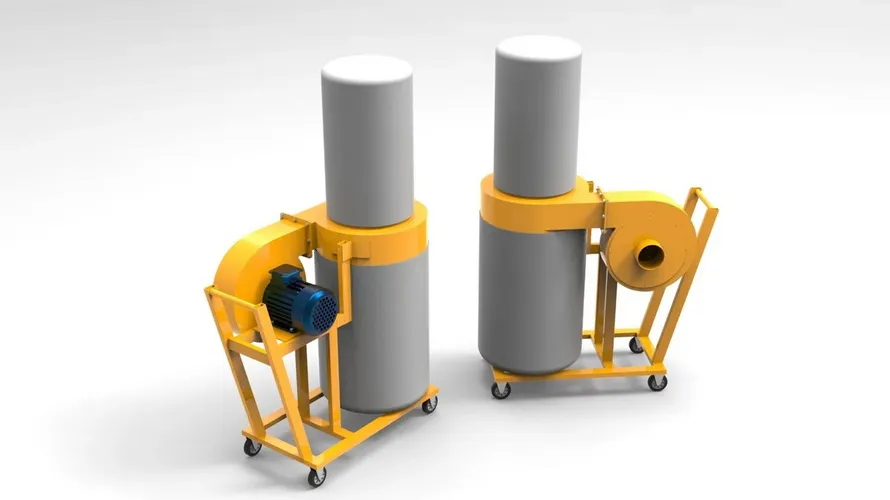

Самостоятельное изготовление вытяжной установки позволяет значительно сэкономить на оснащении мастерской. Комплект документации разработан для создания аспирационной системы, предназначенной для удаления древесных опилок, металлической стружки и пыли от фуговальных, рейсмусовых и фрезерных станков.

В основе конструкции лежат доступные материалы: сталь толщиной 1,5–2 мм и двигатель мощностью 1,1 кВт (3000 об/мин). Установка обладает производительностью всасывания около 1500 м³/ч и оснащена мобильной подставкой на колесах для удобства перемещения. Проект включает все необходимые схемы для лазерной или плазменной резки, токарных работ и последовательной сварки узлов, что делает сборку понятной даже при ограниченном наборе оборудования.

Что в мастер-классе

  • Комплект чертежей в формате PDF (А4)
  • Файлы раскроя в формате DXF для лазерной или плазменной резки
  • Чертежи для токарных работ
  • Полная спецификация материалов
  • Пошаговая инструкция по сборке, разбитая по узлам
