Библиотека: внутренняя полипропиленовая канализация

О библиотеке

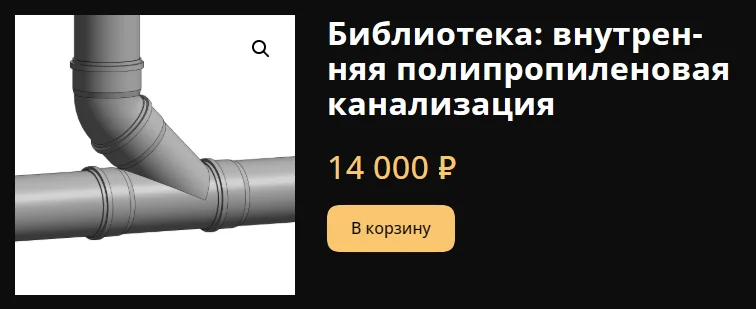

Вадим Муратов разработал библиотеку полимерных трубопроводов и раструбных фитингов для проектирования внутренней канализации в Autodesk Revit. Основой набора выступают составные семейства отводов и тройников, крестовины различных конфигураций и вспомогательные фитинги. Набор включает решения для двух линеек: стандартной серой и малошумной белой канализации.

Геометрия узлов оптимизирована для корректного подсчета материалов. При построении прямого угла составной отвод формируется из двух элементов по 45°, а составной тройник — из тройника и отвода под 45°. В спецификациях каждый такой элемент учитывается отдельной позицией. При других углах фитинги строятся цельными стандартными элементами.

Что входит в состав

Библиотека содержит 64 семейства, охватывающих элементы трассировки и сопутствующее сантехническое оборудование:

• отводы стандартные, универсальные с дополнительным входом, сифонные и поворотные;
• тройники прямые и параллельные, редукции и переходы между диаметрами;
• крестовины одноплоскостные, двухплоскостные, со смещенными и параллельными отводами, а также специализированная крестовина для горизонтальных магистралей;
• муфты, компенсационные патрубки, ревизии, прочистки и заглушки;
• сантехнические приборы: канализационные и душевые трапы, аэраторы, вентиляционные зонты и кровельные выходы;
• переходные манжеты, муфты на чугунные трубы SML и противопожарные муфты.

Для облегчения оформления чертежей на фитингах предусмотрены линии лотка под высотные отметки и отключаемые засечки на раструбных соединениях. Управление уклоном ответвлений в крестовинах и отводах осуществляется прямым вводом процентов уклона, что исключает ошибки при несовпадении углов с подключаемой трубой.

Автоматизация и спецификации

В комплект входит Dynamo-скрипт и настроенный файл Excel для пакетного заполнения параметров элементов. Скрипт вносит в модель артикулы, наименования, данные изготовителя, числовую массу и рассчитывает количество с заданным запасом длины. Данные считываются через общий параметр VM_Ключ запроса и параметры группы ADSK.

Автоматизация поддерживает два режима специфицирования труб. Вы можете вести учет погонными метрами с артикулом выбранного отрезка либо включить подсчет поштучно. Во втором случае скрипт округляет фактическую длину трубы из модели до стандартного заводского отрезка, вычисляет соответствующую ему массу и задает единицу измерения в штуках.

Совместимость

Семейства созданы для Revit версии 2019 и новее. Скрипты автоматизации поддерживают запуск через Проигрыватель Dynamo, в том числе на версиях Revit 2023+ с установленным пакетом DynamoIronPython.
