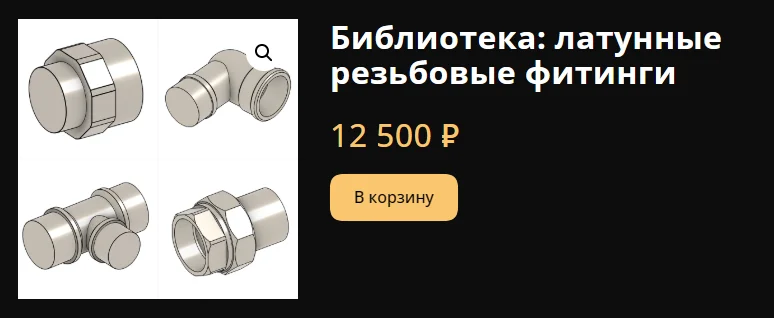

Библиотека: латунные резьбовые фитинги

Вадим Муратов разработал библиотеку латунных резьбовых фитингов для проектирования трубопроводов в Autodesk Revit версии 2019 и выше. Модели служат аналогом изделий бренда Valtec.

Состав библиотеки

В набор версии 5.0 входит 47 семейств с каталогами типоразмеров и отдельным файлом проекта с раскладкой всех компонентов. Библиотека включает прямые и фасонные элементы: ниппели, разъёмные и угловые сгоны с настроенными линиями условных графических обозначений, переходы на шланг с наружной и внутренней резьбой, а также крестовины с типоразмерами от 1 1/4 до 2 дюймов. Ряд типоразмеров бочонков и удлинителей выполнен по каталогу Stout.

Для обвязки оборудования добавлены специализированные элементы. Среди них — пятиходовой соединитель для насоса с манометром и реле давления, где угол поворота приборов регулируется, а сами они учитываются в спецификации отдельно. Комплект содержит накидные гайки для насосов с типоразмерами чугунных гаек и подсчётом парами по две штуки, коллекторные тройники для монтажа воздухоотводчика и дренажного крана, диэлектрические вставки с резьбами НР-НР и ВР-НР, а также защитную гильзу для погружного датчика температуры в сборке с косым тройником.

Отводы, тройники и крестовины настроены как мультипорты: детали вставляются на открытый соединитель, а выбор типоразмера происходит по типу. Для угловых сгон-американок и комбинированных тройников точки вставки привязаны к наружной резьбе для правильного позиционирования в модели.

Автоматизация и настройка

В комплект входят оригинальные таблицы выбора, через которые можно корректировать геометрические параметры и резьбовые соединения под задачи конкретного проекта. Для ускорения рутинных операций подготовлены средства автоматизации.

Скрипт Dynamo последовательно обрабатывает все семейства в проекте и переключает параметр показа обозначений сторон. Другой сценарий Dynamo автоматически заполняет артикулы фитингов по данным из таблицы Excel: в базу внесены артикулы для номенклатуры Valtec и Stout. Также в библиотеке предусмотрены инструменты для управления цветовой индикацией соединителей.

Об авторе

Вадим Муратов — эксперт по работе с инженерными сетями в среде Autodesk Revit со специализацией на воздуховодах и трубопроводах.
