Проектирование каркасных домов в ArchiCAD

О чём курс

Алексей Каширский показывает, как спроектировать двухэтажный каркасный дом в ArchiCAD: от эскиза и модели конструкций до чертежей, ведомостей материалов и шаблона для следующих проектов. Работа ведётся средствами ArchiCAD, без дополнительных программ и плагинов. Автор записал курс в ArchiCAD 24; материал рассчитан на версии начиная с ArchiCAD 20.

Модель дома

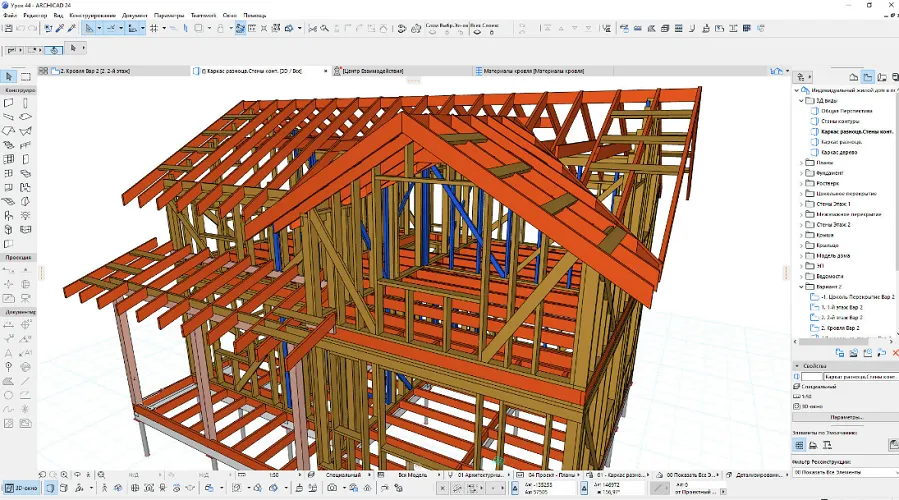

Вы начнёте с эскиза двухэтажного дома, настроите оси и смоделируете этажи и крышу. Затем построите свайное поле, обвязку свай, ростверк, перекрытия и каркасы стен. Отдельное внимание уделено обвязке стен и стропильным системам крыши и крыльца.

Для элементов каркаса автор показывает создание спецификаций. В модели пиломатериалы разных сечений получают разные цвета. После основного каркаса вы добавите утеплитель и обшивку стен, доработаете перекрытие и кровлю.

Расчёты и документация

Вы настроите в ArchiCAD автоматический подсчёт объёмов и площадей материалов, включая утеплитель, обшивку и материалы стен. Таблицы и ведомости элементов каркаса будут получать данные из модели. Автор также разбирает расчёты для перекрытия и кровли и внесение изменений в поэтажные планы.

На основе модели вы подготовите документацию раздела КР: планы этажей, схемы перекрытий, сборки и монтажа стен, планы стропильной системы и ведомости материалов. Чертежи собираются в единый PDF-файл, который можно вывести на печать. Перед этим вы доработаете эскиз дома для проектной документации.

Шаблон для следующих проектов

Из созданного проекта вы сделаете шаблон с настроенными видами, таблицами и листами. При работе над следующим домом вы сможете изменить модель и обновить связанную с ней документацию. По оценке автора, такой шаблон позволяет делать следующие проекты в два-три раза быстрее; в другом разделе программы он оценивает сокращение времени в 50–70 %.
